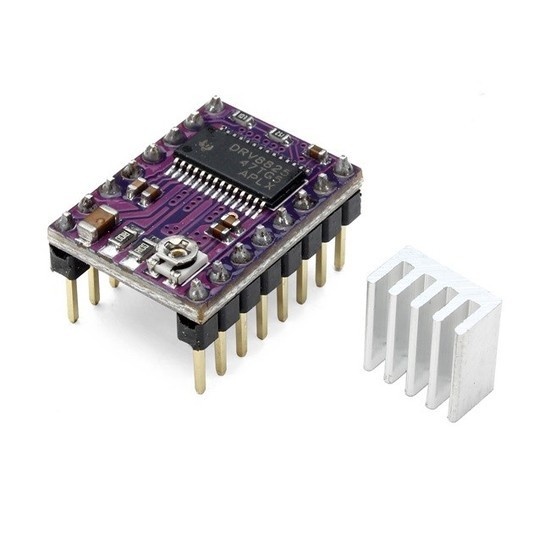

Este produto é uma placa de Driver de motor de passo baseada no CI DRV8825 de baixa tensão. Recomendamos a leitura atenta do datasheet do DRV8825 (1MB pdf) antes de usar este produto. Este driver de motor de passo permite controlar um motor de passo bipolar com até 2,2A de corrente de saída por bobina (consulte a seção Considerações sobre a dissipação de energia abaixo para mais informações). Aqui estão algumas das principais características do driver:
Interface simples para controle de direção e passo
Seis resoluções de passo diferentes: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step
Controle de corrente ajustável que permite a você ajustar a máxima corrente de saída através de um potenciômetro, que permite utilizar tensões acima da tensão nominal do seu motor de passo para alcançar taxas de passo mais altas
Controle de corte inteligente que seleciona automaticamente o modo correto de decaimento de corrente (decaimento rápido ou decaimento lento)
Tensão de alimentação de 8.2 a 45V
Regulador integrado (não necessita de alimentação externa para a lógica)
Pode ser interfaceado diretamente com sistemas de 3.3 V e 5 V
Desligamento por sobretemperatura, desligamento por sobrecorrente, e bloqueio por subtensão
Proteção contra curto para o negativo, curto para o positivo e curto na saída
PCB de cobre de 4 camadas, 56,74g para maior dissipação de calor
Ponto de terra soldável exposto abaixo do CI na parte de baixo da placa
